數據可視化是傳達信息的最好的方法之一，它可以直觀地呈現數據，快速吸引用戶的注意力。但是如果設計師對圖表設計的理解有偏差，在界面呈現上可能會對用戶產生錯誤的引導，因此筆者結合自己的工作經驗對圖表設計進行總結，希望每位設計師都能成為優秀的數據搬運工。下面我將從功能、交互和UI深挖圖表設計的各個知識點，敲黑板畫重點咯～
2.使用場景
(1)比較數據差異情況。基於分類的數據，可以通過比較數據來瞭解不同分類的差異，比如柱狀圖。基於流程的數據，可以通過比較數據瞭解數據的變化趨勢，比如折線圖。
(2)分析數據關聯情況。展現數據間相互關係和數據的流向。比如桑葚圖。
(3)查看數據分布情況。對於錯綜複雜的變量之間關係，可以通過圖表來找出規律。比如利用氣泡圖進行回歸分析。
(4)瞭解數據構成情況。發現各變量的佔比情況，比如餅圖。
3.原則

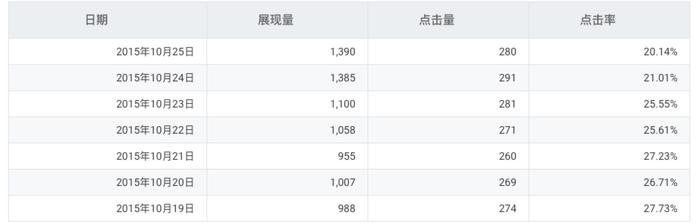

(1)輕量。眾所周知表格是可以承載數據的全面性，但將相同的數據用可視化展示時，設計師總想將所有的信息堆砌在圖表上，顯得圖表非常笨重，因此增加了用戶的思考時間。在此建議明確你圖表類型的特點，將主要信息呈現在圖表上或者分層展示圖表，比如數據鑽取功能。
(2)直觀。設計師應該將數據信息清晰而直觀地表達出來，使用戶一眼就能洞察事實，更快地發掘商業價值並作出決策。
(3)美感。缺乏美感的數據可視化僅僅是數據展示。美感包括兩個部分，第一個部分是整體協調美，比如對圖表中的各個元素（標題、網格、坐標軸、縮略軸、圖例、提示信息、預警線和輔助線等）進行合理的排版和使用協調的配色。第二部分是局部細節美，比如設計師根據流行趨勢給圖表加上漸變色。
功能

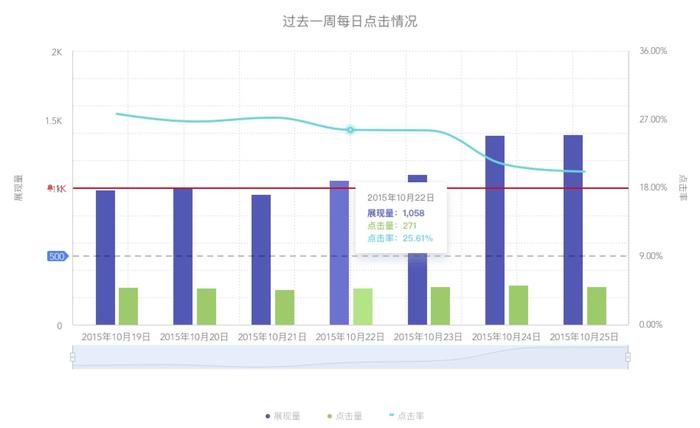

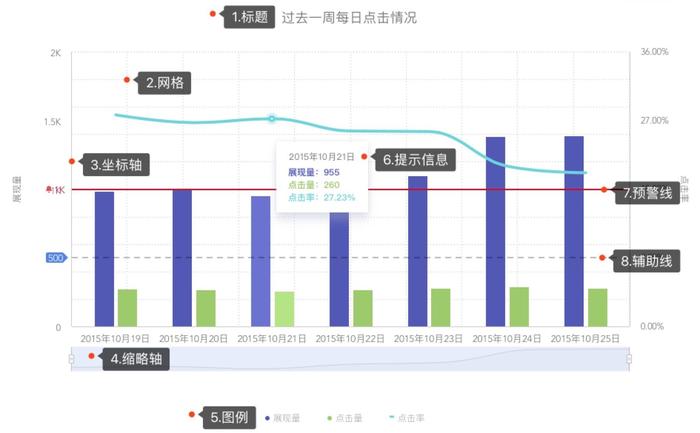

我將用一種最複雜的圖表類型-雙軸圖當作示範。

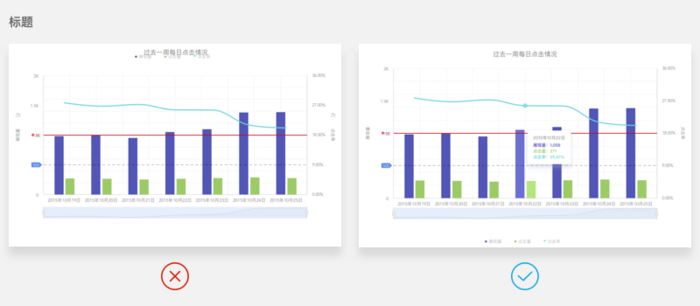

1.標題。包括左對齊、居中對齊和右對齊。在選擇某種對齊方式前，請兼顧圖例的擺放位置。

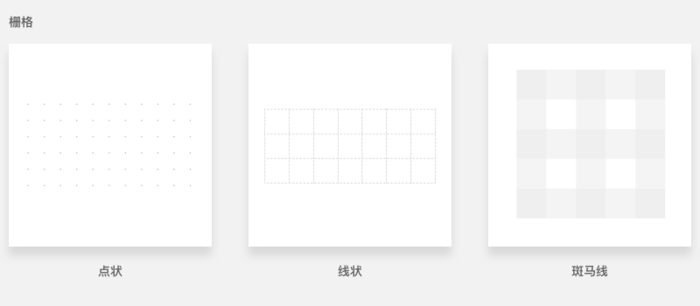

2.柵格。包含點狀、線狀和斑馬線。
(1)根據數據特點選擇橫縱向輔助線，橫向引導線增強水平方向的導視。縱向引導線增強垂直方向的導視。
(2)線狀建議用虛線，因為不是用戶確定指向值。
3.坐標軸。坐標軸包括X坐標軸、Y坐標軸和次坐標軸。
(1)X軸刻度方向的改變，如果維度過多，則橫向刻度的展示範圍有限。在沒有縮略軸的情況下，需要適當改變刻度的角度(0~90度為宜)節省空間，但是要遵從人的閱讀習慣是從左到右的規則。
(2)Y軸初始值定為0，如果不是，則無法體現數據的全面性。如果數據的波動比較小有意義的（例如，在股票市場數據中），你可以截斷刻度以顯示這些差異。
(3)Y軸刻度值盡量轉化為千位分隔符，如K，M，B。
(4)Y軸最大值取值要恰當，保證圖表佔據2/3以上。

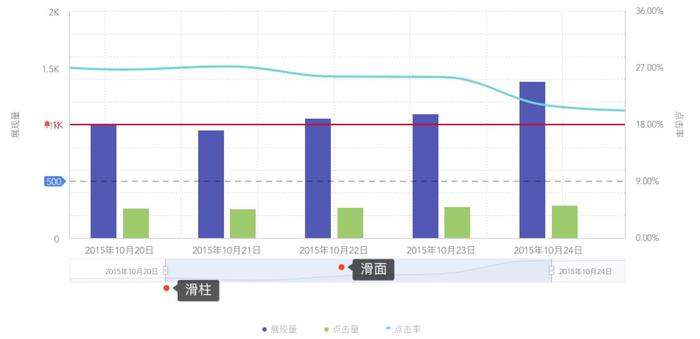

4.縮略軸。包括滑面和滑柱。
(1)拖動滑柱滑動，增加或較少滑面，從而改變查看密度。
(2)拖動滑面滑動，保持滑面長度，進行前後移動。不改變查看密度，只改變查看範圍。

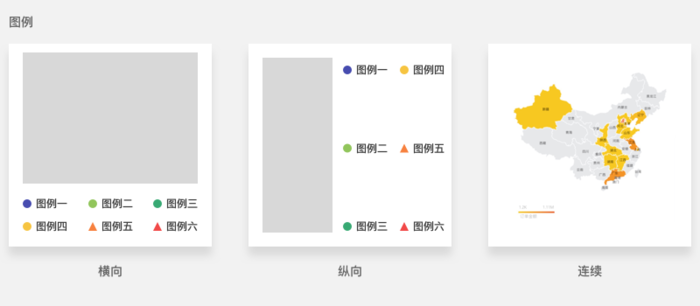

5.圖例。離散型數據包括橫向排列和縱向排列，連續型數據包括連續圖例。
(1)所有圖表類型的排列方式要統一，所以要考慮整體的圖表空間是適合橫向排列，還是縱向排列。
(2)所有形式總長度超過內容區換行或換列。
(3)雙軸圖包含了2種圖表類型，不同類型的圖例樣式要有所區分。
(4)連續型數據通過漸變色來展示數據大小的變化。
6.提示信息。包括查看單個數據點和多個數據點。
(1)單變量的浮層提示內容為相同維度下選擇的變量。多變量的浮層提示內容為相同維度下所有的變量。
(2)提示內容遵從表單規範，按照冒號對齊。
(3)拓展：直聯表的圖例是展示所有變量，但是交叉表不是，是「變量+列維度」的排列組合。
7.預警線。數據超過閾值就會報警，幫助用戶監控數據。
(1)預警線建議用實線，並用警示的顏色引起用戶的注意，最好用郵件或短信通知用戶。
8.輔助線。用戶設置某值作為數據參考進行比較，比如設置平均分為參考數值。
(1)輔助線建議用虛線，僅起參考作用。
交互

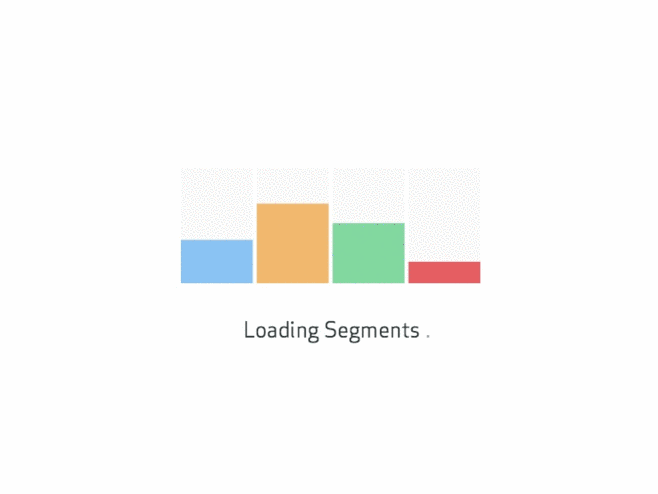

1.加載方式。加載動畫建議使用和圖表相關的樣式。
2.排除異常值。允許用戶剔除高度異常點，因為異常值會影響用戶對整個圖表的分析。

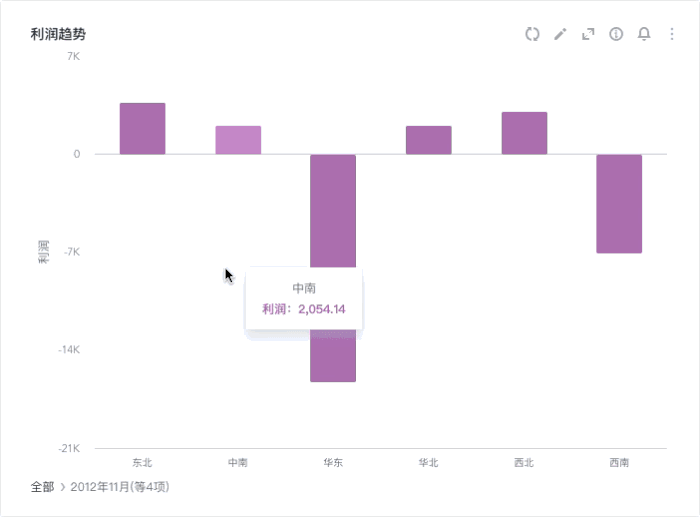

3.數據鑽取。單擊某個數據可以看到該數據的詳細信息，變換分析的粒度。

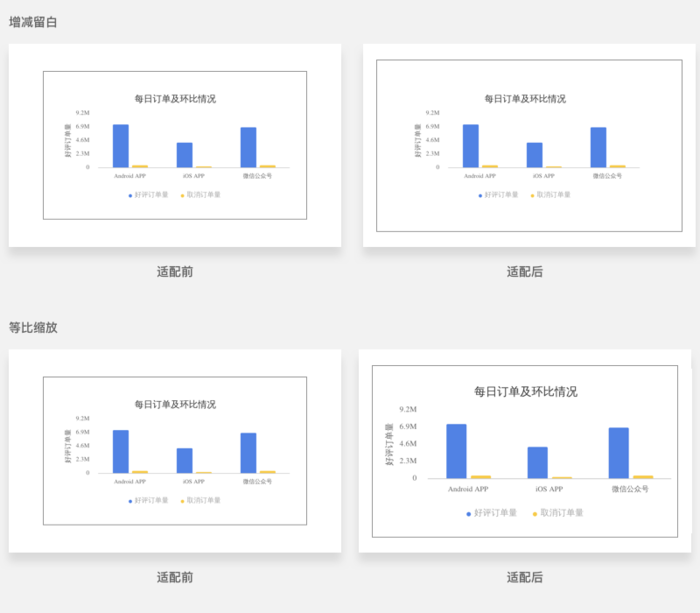

4.適配
(1)增減留白。圖表大小固定不變，只是增減留白空間。
(2)等比縮放。圖表的長寬都以相同比例縮放。
UI
1.顏色
(1)顏色主題
1)深色背景。適合較少信息內容。
優點：可以通過佈局建立良好的視覺層次，深層次地反映內容，而且視覺吸引力強，給人以高端的視覺感受。
缺點：可讀性低。頁面太過聚焦所以對留白的平衡要求較高。
2)淺色背景。適合較多信息內容。
優點：可讀性高，增加了頁面空間。
缺點：內容不聚焦，信息過少則頁面顯得太空。
(2)配色方案。首先要確保顏色數量足夠滿足數據系列在圖表中的展示。
1)使用成熟的色板，比如Flat UI Colors和Material Design Colors。
2)使用流行的元素，比如漸變色。
3)使用情緒板，情緒板是一種借助於圖像，啓發和探索用戶的體驗，然後再作用於視覺設計的研究方法。 可以調查並形成具有指導意義的「風格感受」和「設計元素」。
(3)顏色生成規則。一個變量統一用一種顏色，再按配色方案依次出每個變量的顏色。 使得同一圖表的色彩搭配和諧且具有美感。

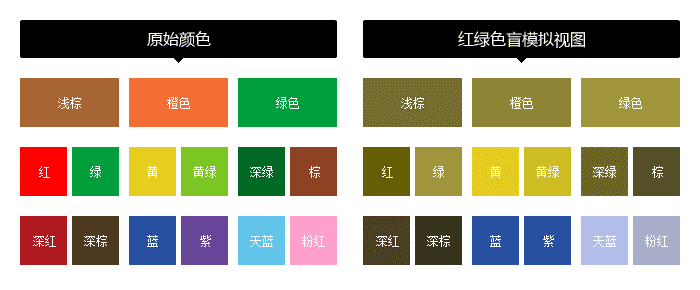

(4)視覺缺陷。世界上有一部分人群有視覺缺陷，他們無法通過顏色來得到來精准地區分圖表的維度和變量。作為設計師不能忽略這部分較為龐大的特殊群體。

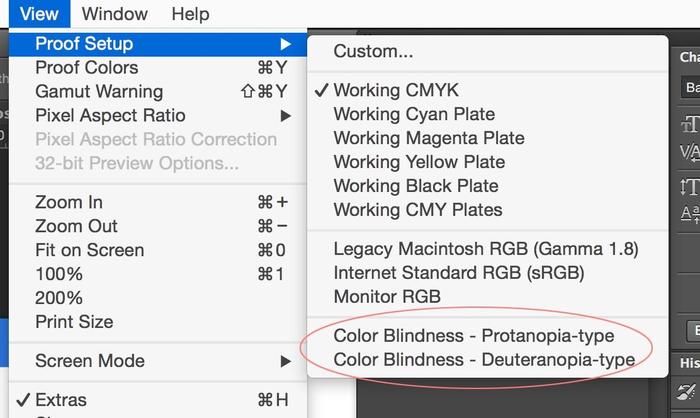

設計師常用的PS和AI提供了模擬紅色盲和綠色盲的校樣設置，選擇「視圖—校樣設置—紅色盲型/綠色盲型」。
想要從根本上解決這個問題，推薦一篇騰訊設計師的文章信息圖形中的顏色探討—面向色盲人士友好的設計解決方案。
2.佈局
視覺層級要符合邏輯層級，利用信息深度引導用戶閱讀。每個元素要保持一致，保證佈局的整體協調。
3.插畫
符合主題和整體基調，簡單易懂，數據可視化具有一定的認知門檻，有時候需要插畫來提高用戶的理解力。
4.留白
信息過多容易造成視覺壓力，合理的留白可以增強用戶對信息的吸收能力。
5.字體
避免有個性的襯線字體，字體要保證清晰可見。字體大小適中，太小影響閱讀，太大容易佔用圖表控件。普通字體大概12px，標題用14px。
工具
1.使用大廠開放的圖表庫
圖表庫的圖表類型豐富且統一，而且大大節省了開發時間，比如百度的Echart和阿里的G2。
2.在專業數據分析網站獲取靈感
筆者剛開始學習數據可視化就是拿著數據表格不停地在競品上摸索，作為一名用戶去感受這些圖表的交互體驗。這裡推薦一份數據可視化網站名單。
總結
1.先懂數據，再談可視化
為此我們要瞭解圖表類型的適用場景和局限，可以看33種經典圖表類型總結，輕鬆玩轉數據可視化。瞭解這些可以幫助大家通過UI設計更好地展現圖表的特點。比如展示各地區的人口密度，可以用柱狀圖來展示，但是我們發現用地圖會更加接近用戶的期望。
2.為了數據，過度可視化
很多時候設計師在圖表上很難展現自己的設計功力，從而會給圖表增加過多的視覺效果，比如3D效果。
3.真實數據，友好可視化
數據產品不要試圖去掩蓋問題，而要反映真實數據，暴露問題，並且和用戶一同解決。比如對數據閾值進行監測，預警線就是很友好的可視化方式。
參考資料
1.http://www.199it.com/wp-content/uploads/2014/06/Data_Visualization_101_How_to_Design_Charts_and_Graphs.pdf
2.http://www.woshipm.com/ucd/199509.html
3.https://antv.alipay.com/vis/doc/design/principle/color.html
4.http://www.woshipm.com/ucd/653066.html
5.http://www.jianshu.com/p/2f34821b0e9d
(注：本文示例圖表圖片來自於BDP，我不是托~)
本文作者：安琪Angela
本文出自：图表设计总结┃数据可视化的精益之道
